Fräser
VHM - Pantograph
- Durchmesserbereich
- Ø 3–6 mm
- Abmessungen
- 12 Abmessungen
- Schneidenzahl (Z)
- 1
- Beschichtung
- nACo Multilayer
- Drallwinkel
- 0°
- Hartmetallsorte
- NG-10
Bilder
Produktbilder
Zum Vergrößern klicken
Code-Schlüssel
Kenndaten
Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.
Typ
Zentrierbohrer
Sorte
NG-10
Referenzdurchmesser
Ø 6 mm

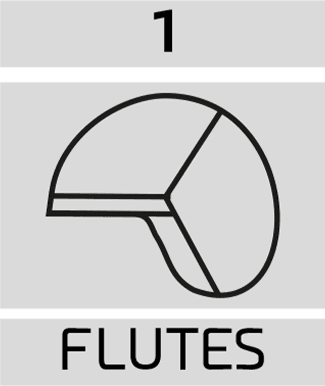

Schneidenzahl
1 Schneide
Schaftform
DIN 6535 HA
Schneidenlänge
7 mm
Drallwinkel
0°
Eckenform
Kantenwinkel 60°
Beschichtung
nACo Multilayer
Gesamtlänge
57 mm
Abmessungen
Maßtabelle

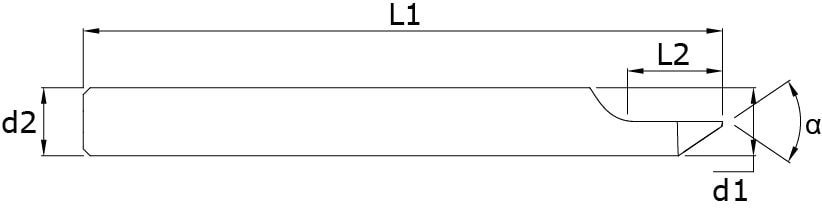

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.
12 Abmessungen
Excel herunterladen| Angebot | |||||||
|---|---|---|---|---|---|---|---|
| 3 | 4 | 40 | 3 | 1 | 60° | PS0300P1C04G60N040 | |
| 3 | 4 | 100 | 3 | 1 | 60° | PS0300P1C04G60N100 | |
| 4 | 5 | 50 | 4 | 1 | 60° | PS0400P1C05G60N050 | |
| 4 | 5 | 100 | 4 | 1 | 60° | PS0400P1C05G60N100 | |
| 6 | 7 | 57 | 6 | 1 | 60° | PS0600P1C07G60N057 | |
| 6 | 7 | 100 | 6 | 1 | 60° | PS0600P1C07G60N100 | |
| 3 | 4 | 40 | 3 | 1 | 90° | PS0300P1C04G90N040 | |
| 3 | 4 | 100 | 3 | 1 | 90° | PS0300P1C04G90N100 | |
| 4 | 5 | 50 | 4 | 1 | 90° | PS0400P1C05G90N050 | |
| 4 | 5 | 100 | 4 | 1 | 90° | PS0400P1C05G90N100 | |
| 6 | 7 | 57 | 6 | 1 | 90° | PS0600P1C07G90N057 | |
| 6 | 7 | 100 | 6 | 1 | 90° | PS0600P1C07G90N100 |
