Fräser

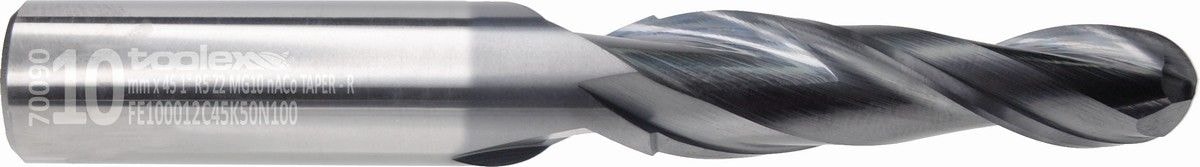

VHM - Konischer Radiusfräser - Konuswinkel 30'–1°30'
- Durchmesserbereich
- Ø 2–12 mm
- Abmessungen
- 24 Abmessungen
- Schneidenzahl (Z)
- 2
- Beschichtung
- nACo Multilayer
- Drallwinkel
- Konisch
- Hartmetallsorte
- MG-10
Bilder
Produktbilder
Zum Vergrößern klicken
Code-Schlüssel
Kenndaten
Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.
Typ
Fräser
Sorte
MG-10
Referenzdurchmesser
Ø 10 mm
Schneidenzahl
2 Schneiden
Schaftform
DIN 6535 HA
Schneidenlänge
45 mm
Drallwinkel
Konisch
Eckenform
Radius (50)
Beschichtung
nACo Multilayer
Gesamtlänge
100 mm
Abmessungen
Maßtabelle

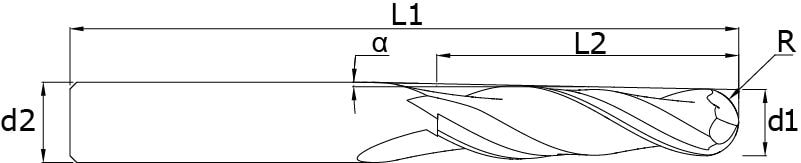

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.
Artikelnummer für das Angebot
24 Abmessungen
Excel herunterladen| Angebot | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 2 | 20 | 65 | 3 | 2 | 1 | 30' | 2.35 | FE0200Y2C20K10B065 | FE0200Y2C20K10N065 | |
| 3 | 25 | 65 | 4 | 2 | 1.5 | 30' | 3.45 | FE0300Y2C25K15B065 | FE0300Y2C25K15N065 | |
| 4 | 30 | 65 | 5 | 2 | 2 | 30' | 4.5 | FE0400Y2C30K20B065 | FE0400Y2C30K20N065 | |
| 5 | 30 | 68 | 6 | 2 | 2.5 | 30' | 5.5 | FE0500Y2C30K25B068 | FE0500Y2C30K25N068 | |
| 6 | 40 | 88 | 8 | 2 | 3 | 30' | 6.8 | FE0600Y2C40K30B088 | FE0600Y2C40K30N088 | |
| 8 | 45 | 100 | 10 | 2 | 4 | 30' | 8.8 | FE0800Y2C45K40B100 | FE0800Y2C45K40N100 | |
| 10 | 45 | 100 | 12 | 2 | 5 | 30' | 10.8 | FE1000Y2C45K50B100 | FE1000Y2C45K50N100 | |
| 12 | 45 | 100 | 14 | 2 | 6 | 30' | 12.8 | FE1200Y2C45K60B100 | FE1200Y2C45K60N100 | |
| 2 | 19 | 65 | 3 | 2 | 1 | 1° | 2.66 | FE020012C19K10B065 | FE020012C19K10N065 | |
| 3 | 28 | 65 | 4 | 2 | 1.5 | 1° | 4 | FE030012C28K15B065 | FE030012C28K15N065 | |
| 4 | 28 | 65 | 5 | 2 | 2 | 1° | 5 | FE040012C28K20B065 | FE040012C28K20N065 | |
| 5 | 28 | 68 | 6 | 2 | 2.5 | 1° | 6 | FE050012C28K25B068 | FE050012C28K25N068 | |
| 6 | 40 | 88 | 8 | 2 | 3 | 1° | 7.4 | FE060012C40K30B088 | FE060012C40K30N088 | |
| 8 | 45 | 100 | 10 | 2 | 4 | 1° | 9.6 | FE080012C45K40B100 | FE080012C45K40N100 | |
| 10 | 45 | 100 | 12 | 2 | 5 | 1° | 11.6 | FE100012C45K50B100 | FE100012C45K50N100 | |
| 12 | 45 | 100 | 14 | 2 | 6 | 1° | 13.6 | FE120012C45K60B100 | FE120012C45K60N100 | |
| 2 | 20 | 65 | 3 | 2 | 1 | 1°.30' | 3 | FE0200B2C20K10B065 | FE0200B2C20K10N065 | |
| 3 | 28 | 65 | 4 | 2 | 1.5 | 1°.30' | 4.3 | FE0300B2C28K15B065 | FE0300B2C28K15N065 | |
| 4 | 34 | 68 | 5 | 2 | 2 | 1°.30' | 5.6 | FE0400B2C34K20B068 | FE0400B2C34K20N068 | |
| 5 | 40 | 88 | 6 | 2 | 2.5 | 1°.30' | 7 | FE0500B2C40K25B088 | FE0500B2C40K25N088 | |
| 6 | 45 | 88 | 8 | 2 | 3 | 1°.30' | 8 | FE0600B2C45K30B088 | FE0600B2C45K30N088 | |
| 8 | 45 | 100 | 10 | 2 | 4 | 1°.30' | 10 | FE0800B2C45K40B100 | FE0800B2C45K40N100 | |
| 10 | 45 | 100 | 12 | 2 | 5 | 1°.30' | 12 | FE1000B2C45K50B100 | FE1000B2C45K50N100 | |
| 12 | 45 | 100 | 14 | 2 | 6 | 1°.30' | 14 | FE1200B2C45K60B100 | FE1200B2C45K60N100 |
