VHM - Schaftfräser für Holz - Wood

3D-Modell

Durchmesserbereich: Ø 10–20 mm
Abmessungen: 13 Abmessungen
Schneidenzahl (Z): 3
Drallwinkel: 20°
Norm: DIN 6528 (flach)

Bilder

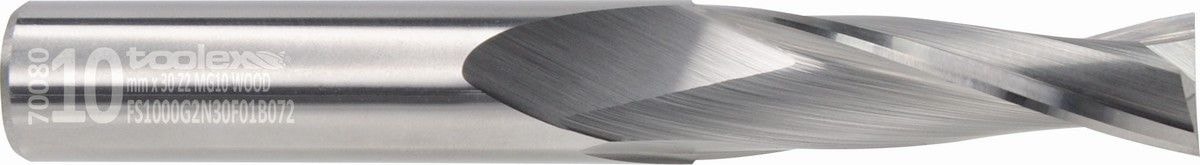

Produktbilder

Zum Vergrößern klicken

Code-Schlüssel

Kenndaten

Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.

Typ
Fräser
Sorte
NG-10
Referenzdurchmesser
Ø 10 mm
Norm
DIN 6528 (flach)
Schneidenzahl
2 Schneiden
Schaftform
Toolex (reduziert)
Schneidenlänge
30 mm
Drallwinkel
20°
Eckenform
Fase 0,1 × 45°
Gesamtlänge
72 mm

Abmessungen

Maßtabelle

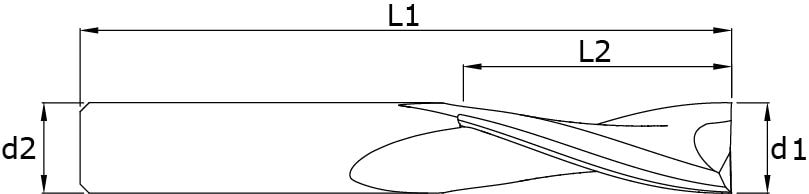

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.

13 Abmessungen

Excel herunterladen

VHM - Schaftfräser für Holz - Wood – Abmessungen und Artikelnummern

10	30	100	10	3	FS10WRG3M30F05B100
12	32	80	12	3	FS12WRG3M32F06B080
12	52	100	12	3	FS12WRG3M52F06B100
14	52	100	14	3	FS14WRG3M52F07B100
16	42	100	16	3	FS16WRG3M42F08B100
16	72	100	16	3	FS16WRG3M72F08B100
18	72	120	18	3	FS18WRG3M72F09B120
20	52	100	20	3	FS20WRG3M52F10B100
20	102	150	20	3	FS20WRG3M10F10B150
14	100	150	14	3	FS14WRG3M10F07B150
16	100	150	16	3	FS16WRG3M10F08B150
14	42	100	14	3	FS14WRG3M42F07B100
16	52	100	16	3	FS16WRG3M52F08B100
