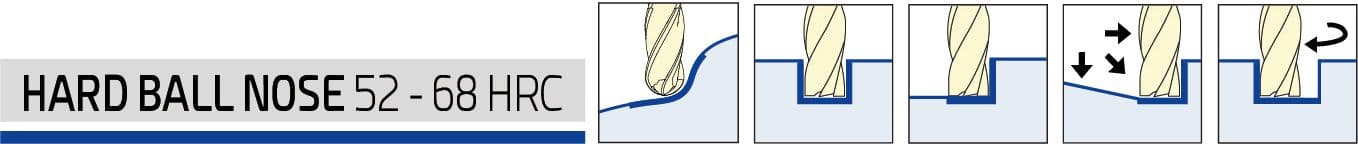

VHM - Radiusfräser - Hart

3D-Modell

Durchmesserbereich: Ø 3–25 mm
Abmessungen: 23 Abmessungen
Schneidenzahl (Z): 4
Beschichtung: nACo Multilayer
Drallwinkel: 30°
Norm: DIN 6528 (Radius)

Bilder

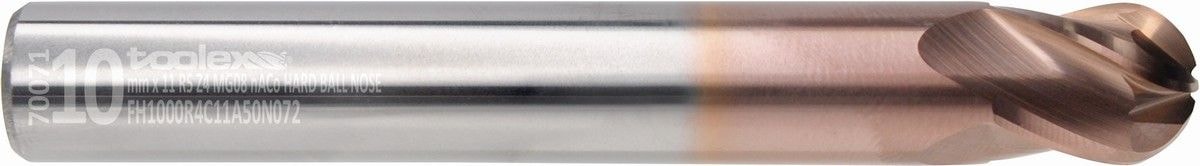

Produktbilder

Zum Vergrößern klicken

Code-Schlüssel

Kenndaten

Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.

Typ
Fräser
Sorte
NG-12
Referenzdurchmesser
Ø 10 mm
Norm
DIN 6528 (Radius)
Schneidenzahl
4 Schneiden
Schaftform
DIN 6535 HA
Schneidenlänge
11 mm
Drallwinkel
30°
Eckenform
Radius (50)
Beschichtung
nACo Multilayer
Gesamtlänge
72 mm

Abmessungen

Maßtabelle

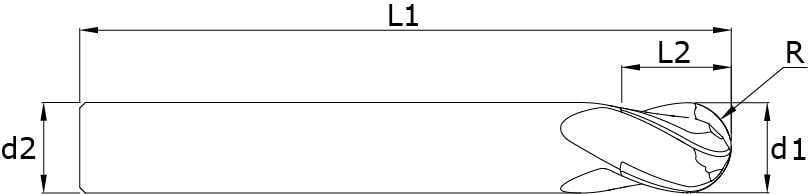

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.

23 Abmessungen

Excel herunterladen

VHM - Radiusfräser - Hart – Abmessungen und Artikelnummern

3	6	40	3	4	1.5	FH0300R4C06A15N040
4	7	50	4	4	2	FH0400R4C07A20N050
5	8	50	5	4	2.5	FH0500R4C08A25N050
6	9	57	6	4	3	FH0600R4C09A30N057
8	10	63	8	4	4	FH0800R4C10A40N063
10	11	72	10	4	5	FH1000R4C11A50N072
12	12	83	12	4	6	FH1200R4C12A60N083
14	13	83	14	4	7	FH1400R4C13A70N083
16	14	92	16	4	8	FH1600R4C14A80N092
18	15	92	18	4	9	FH1800R4C15A90N092
20	16	104	20	4	10	FH2000R4C16A10N104
25	18	121	25	4	12.5	FH2500R4C18A13N121
3	8	65	3	4	1.5	FH0300R4C08A15N065
4	9	65	4	4	2	FH0400R4C09A20N065
5	10	65	5	4	2.5	FH0500R4C10A25N065
6	11	68	6	4	3	FH0600R4C11A30N068
8	12	88	8	4	4	FH0800R4C12A40N088
10	13	110	10	4	5	FH1000R4C13A50N110
12	14	110	12	4	6	FH1200R4C14A60N110
14	14	110	14	4	7	FH1400R4C14A70N110
16	15	110	16	4	8	FH1600R4C15A80N110
20	18	141	20	4	10	FH2000R4C18A10N141
25	20	166	25	4	12.5	FH2500R4C20A13N166
