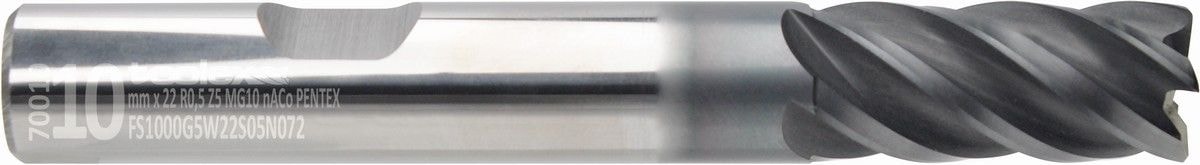

VHM - Schaftfräser - Pentex

3D-Modell

Durchmesserbereich: Ø 3–20 mm
Abmessungen: 11 Abmessungen
Schneidenzahl (Z): 5
Beschichtung: nACo Multilayer
Drallwinkel: Sonderwinkel
Norm: DIN 6528 (flach)

Bilder

Produktbilder

Zum Vergrößern klicken

Code-Schlüssel

Kenndaten

Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.

Typ
Fräser
Sorte
NG-10
Referenzdurchmesser
Ø 10 mm
Norm
DIN 6528 (flach)

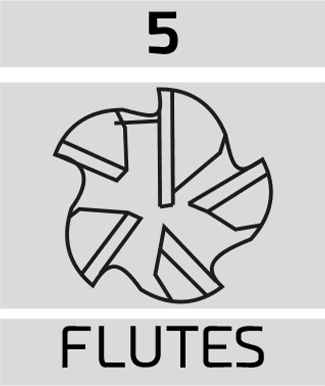

Schneidenzahl
5 Schneiden
Schaftform
DIN 6535 HB
Schneidenlänge
22 mm

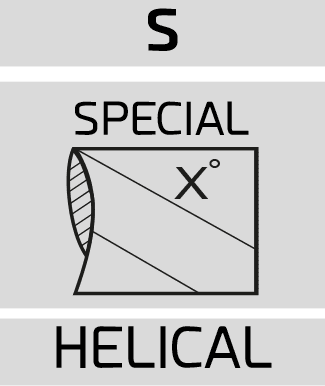

Drallwinkel
Sonderwinkel
Eckenform
Radius (05)
Beschichtung
nACo Multilayer
Gesamtlänge
72 mm

Abmessungen

Maßtabelle

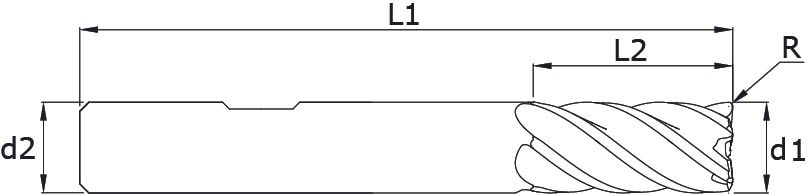

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.

11 Abmessungen

Excel herunterladen

VHM - Schaftfräser - Pentex – Abmessungen und Artikelnummern

3	5	57	6	5	0.15	FS0300G5W05S01N057
4	7	57	6	5	0.2	FS0400G5W07S02N057
5	8	57	6	5	0.25	FS0500G5W08S02N057
6	10	57	6	5	0.3	FS0600G5W10S03N057
8	16	63	8	5	0.4	FS0800G5W16S04N063
10	22	72	10	5	0.5	FS1000G5W22S05N072
12	26	83	12	5	0.6	FS1200G5W26S06N083
14	26	83	14	5	0.7	FS1400G5W26S07N083
16	32	92	16	5	0.8	FS1600G5W32S08N092
18	32	92	18	5	0.9	FS1800G5W32S09N092
20	38	104	20	5	1	FS2000G5W38S10N104
