Bohrer
VHM - 5D-Bohrer
- Durchmesserbereich
- Ø 4,2–20 mm
- Abmessungen
- 30 Abmessungen
- Schneidenzahl (Z)
- 2
- Beschichtung
- nACo Multilayer
- Drallwinkel
- 30°
- Norm
- Bohrernorm 5D
Bilder

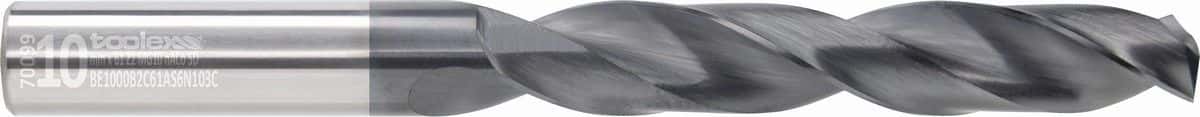

Produktbilder
Zum Vergrößern klicken
Code-Schlüssel
Kenndaten
Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.
Typ
Bohrer
Sorte
MG-10
Referenzdurchmesser
Ø 10 mm
Norm
Bohrernorm 5D
Schneidenzahl
2 Schneiden
Schaftform
DIN 6535 HA
Schneidenlänge
61 mm
Drallwinkel
30°
Eckenform
Spitzenform S6 (140°)
Beschichtung
nACo Multilayer
Gesamtlänge
103 mm
Kühlkanal
Innenkühlung (C)
Abmessungen
Maßtabelle

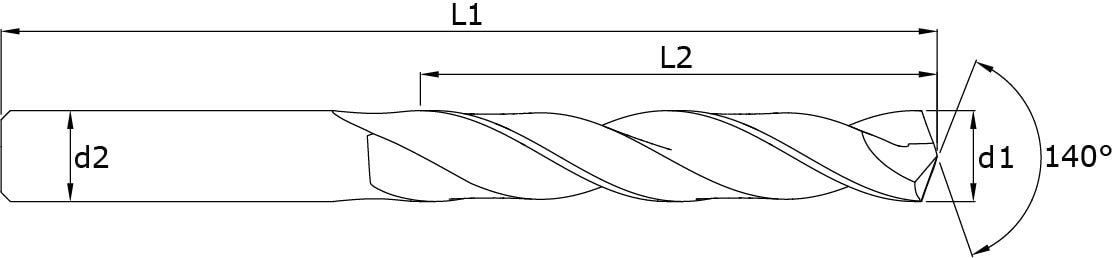

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.
Artikelnummer für das Angebot
30 Abmessungen
Excel herunterladen| Angebot | |||||||
|---|---|---|---|---|---|---|---|
| 4.2 | 36 | 74 | 6 | 2 | BE0420B2C36AS6N074 | – | |
| 4.5 | 36 | 74 | 6 | 2 | BE0450B2C36AS6N074 | – | |
| 5 | 44 | 82 | 6 | 2 | BE0500B2C44AS6N082 | – | |
| 5.5 | 44 | 82 | 6 | 2 | BE0550B2C44AS6N082 | – | |
| 6 | 44 | 82 | 6 | 2 | BE0600B2C44AS6N082 | BE0600B2C44AS6N082C | |
| 6.5 | 53 | 91 | 8 | 2 | BE0650B2C53AS6N091 | BE0650B2C53AS6N091C | |
| 6.8 | 53 | 91 | 8 | 2 | BE0680B2C53AS6N091 | BE0680B2C53AS6N091C | |
| 7 | 53 | 91 | 8 | 2 | BE0700B2C53AS6N091 | BE0700B2C53AS6N091C | |
| 7.5 | 53 | 91 | 8 | 2 | BE0750B2C53AS6N091 | BE0750B2C53AS6N091C | |
| 8 | 53 | 91 | 8 | 2 | BE0800B2C53AS6N091 | BE0800B2C53AS6N091C | |
| 8.5 | 61 | 103 | 10 | 2 | BE0850B2C61AS6N103 | BE0850B2C61AS6N103C | |
| 9 | 61 | 103 | 10 | 2 | BE0900B2C61AS6N103 | BE0900B2C61AS6N103C | |
| 9.5 | 61 | 103 | 10 | 2 | BE0950B2C61AS6N103 | BE0950B2C61AS6N103C | |
| 10 | 61 | 103 | 10 | 2 | BE1000B2C61AS6N103 | BE1000B2C61AS6N103C | |
| 10.2 | 71 | 118 | 12 | 2 | BE1020B2C71AS6N118 | BE1020B2C71AS6N118C | |
| 10.5 | 71 | 118 | 12 | 2 | BE1050B2C71AS6N118 | BE1050B2C71AS6N118C | |
| 11 | 71 | 118 | 12 | 2 | BE1100B2C71AS6N118 | BE1100B2C71AS6N118C | |
| 11.5 | 71 | 118 | 12 | 2 | BE1150B2C71AS6N118 | BE1150B2C71AS6N118C | |
| 12 | 71 | 118 | 12 | 2 | BE1200B2C71AS6N118 | BE1200B2C71AS6N118C | |
| 12.5 | 77 | 124 | 14 | 2 | BE1250B2C77AS6N124 | BE1250B2C77AS6N124C | |
| 13 | 77 | 124 | 14 | 2 | BE1300B2C77AS6N124 | BE1300B2C77AS6N124C | |
| 13.5 | 77 | 124 | 14 | 2 | BE1350B2C77AS6N124 | BE1350B2C77AS6N124C | |
| 14 | 77 | 124 | 14 | 2 | BE1400B2C77AS6N124 | BE1400B2C77AS6N124C | |
| 14.5 | 83 | 133 | 16 | 2 | BE1450B2C83AS6N133 | BE1450B2C83AS6N133C | |
| 15 | 83 | 133 | 16 | 2 | BE1500B2C83AS6N133 | BE1500B2C83AS6N133C | |
| 16 | 83 | 133 | 16 | 2 | BE1600B2C83AS6N133 | BE1600B2C83AS6N133C | |
| 17 | 93 | 143 | 18 | 2 | BE1700B2C93AS6N143 | BE1700B2C93AS6N143C | |
| 18 | 93 | 143 | 18 | 2 | BE1800B2C93AS6N143 | BE1800B2C93AS6N143C | |
| 19 | 101 | 153 | 20 | 2 | BE1900B2C10AS6N153 | BE1900B2C10AS6N153C | |
| 20 | 101 | 153 | 20 | 2 | BE2000B2C10AS6N153 | BE2000B2C10AS6N153C |
