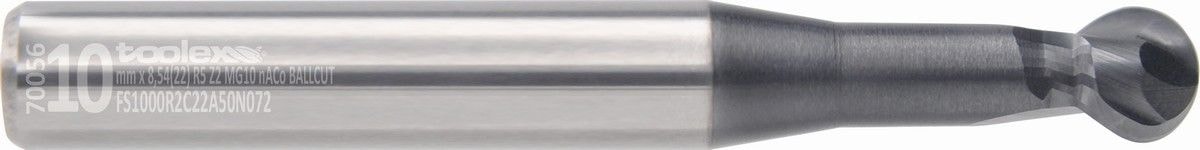

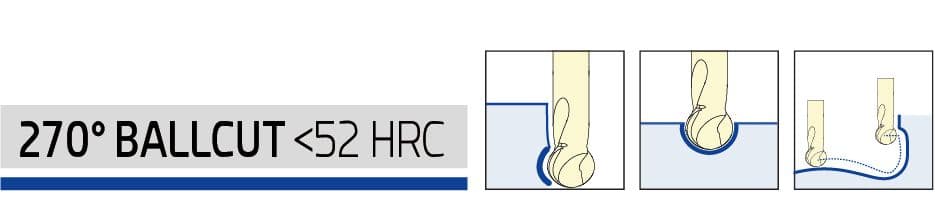

VHM - Radiusfräser - Ballcut 270°

3D-Modell

Durchmesserbereich: Ø 3–16 mm
Abmessungen: 16 Abmessungen
Schneidenzahl (Z): 2
Beschichtung: nACo Multilayer
Drallwinkel: 30°
Norm: DIN 6528 (Radius)

Bilder

Produktbilder

Zum Vergrößern klicken

Code-Schlüssel

Kenndaten

Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.

Typ
Fräser
Sorte
NG-10
Referenzdurchmesser
Ø 10 mm
Norm
DIN 6528 (Radius)
Schneidenzahl
2 Schneiden
Schaftform
DIN 6535 HA
Schneidenlänge
22 mm
Drallwinkel
30°
Eckenform
Radius (50)
Beschichtung
nACo Multilayer
Gesamtlänge
72 mm

Abmessungen

Maßtabelle

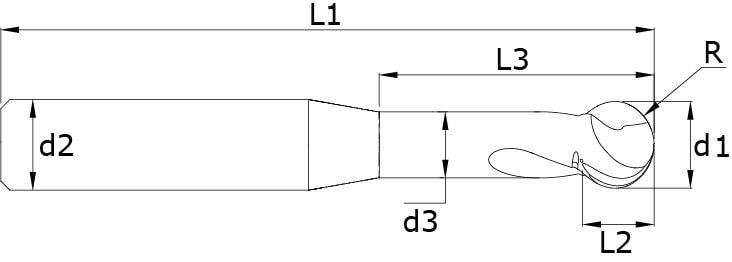

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.

16 Abmessungen

Excel herunterladen

VHM - Radiusfräser - Ballcut 270° – Abmessungen und Artikelnummern

3	2.56	2.5	9	57	6	2	1.5	FS0300R2C09A15N057
4	3.41	3.3	12	57	6	2	2	FS0400R2C12A20N057
5	4.27	4.1	15	57	6	2	2.5	FS0500R2C15A25N057
6	5.12	4.7	18	57	6	2	3	FS0600R2C18A30N057
8	6.83	6.5	19	63	8	2	4	FS0800R2C19A40N063
10	8.54	8.2	22	72	10	2	5	FS1000R2C22A50N072
12	10.24	9.8	26	83	12	2	6	FS1200R2C26A60N083
16	13.66	13.4	32	92	16	2	8	FS1600R2C32A80N092
3	2.56	2.3	30	100	6	2	1.5	FS0300R2C30A15N100
4	3.41	3.3	36	100	6	2	2	FS0400R2C36A20N100
5	4.27	4.1	40	100	6	2	2.5	FS0500R2C40A25N100
6	5.12	4.7	45	100	6	2	3	FS0600R2C45A30N100
8	6.83	6.5	48	100	8	2	4	FS0800R2C48A40N100
10	8.54	8.2	52	100	10	2	5	FS1000R2C52A50N100
12	10.24	9.8	60	130	12	2	6	FS1200R2C60A60N130
16	13.66	13.4	70	130	13	2	8	FS1600R2C70A80N160
