VHM - Radiusfräser - Performance Lang

3D-Modell

Durchmesserbereich: Ø 0,5–16 mm
Abmessungen: 24 Abmessungen
Schneidenzahl (Z): 2
Beschichtung: nACo Multilayer
Drallwinkel: 30°
Norm: DIN 6528 (Radius)

Bilder

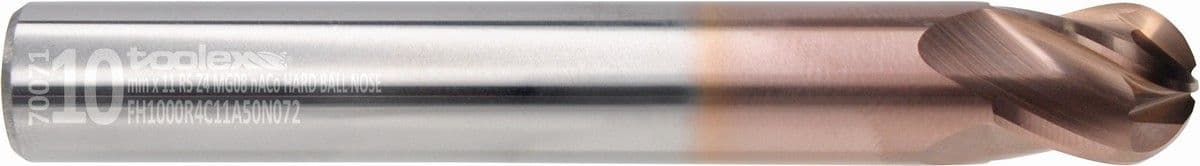

Produktbilder

Zum Vergrößern klicken

Code-Schlüssel

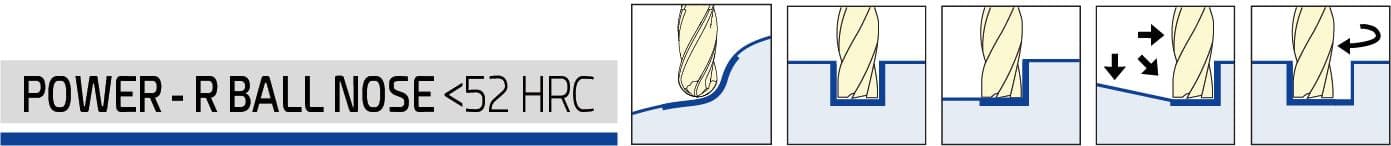

Kenndaten

Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.

Typ
Fräser
Sorte
NG-10

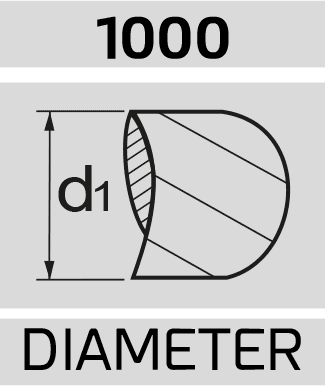

Referenzdurchmesser
Ø 10 mm

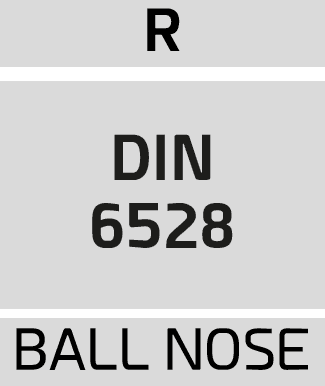

Norm
DIN 6528 (Radius)
Schneidenzahl
2 Schneiden
Schaftform
Toolex (reduziert)
Schneidenlänge
12 mm
Drallwinkel
30°

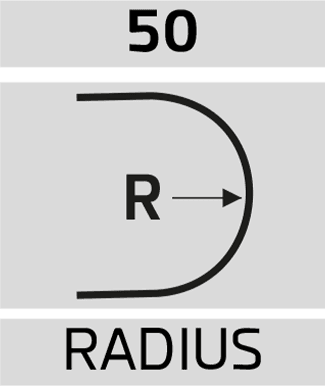

Eckenform
Radius (50)
Beschichtung
nACo Multilayer
Gesamtlänge
100 mm

Abmessungen

Maßtabelle

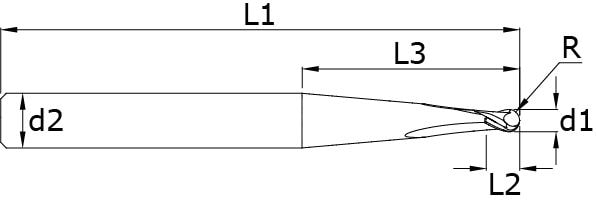

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.

24 Abmessungen

Excel herunterladen

VHM - Radiusfräser - Performance Lang – Abmessungen und Artikelnummern

0.5	0.8	4	57	4	2	0.25	FS0050R2N00A02N057
1	1.5	12	57	4	2	0.5	FS0100R2N01A05N057
1.5	2.3	12	57	4	2	0.75	FS0150R2N02A07N057
2	3	12	57	4	2	1	FS0200R2N02A10N057
2.5	3.8	12	57	4	2	1.25	FS0250R2N03A12N057
3	4.5	12	57	6	2	1.5	FS0300R2N03A15N057
3.5	5.3	12	57	6	2	1.75	FS0350R2N04A17N057
4	6	12	57	6	2	2	FS0400R2N04A20N057
0.5	0.8	8	80	4	2	0.25	FS0050R2N00A02N080
1	1.5	20	80	4	2	0.5	FS0100R2N01A05N080
1.5	2.3	20	80	4	2	0.75	FS0150R2N02A07N080
2	3	20	80	4	2	1	FS0200R2N02A10N080
2.5	3.8	20	80	4	2	1.25	FS0250R2N03A12N080
3	4.5	20	80	6	2	1.5	FS0300R2N03A15N080
3.5	5.3	20	80	6	2	1.75	FS0350R2N04A17N080
4	6	20	80	6	2	2	FS0400R2N04A20N080
3	4	52	100	6	2	1.5	FS0300R2N04A15N100
4	5	52	100	6	2	2	FS0400R2N05A20N100
5	6	52	100	6	2	2.5	FS0500R2N06A25N100
6	8	52	100	8	2	3	FS0600R2N08A30N100
8	10	48	100	10	2	4	FS0800R2N10A40N100
10	12	43	100	12	2	5	FS1000R2N12A50N100
12	16	63	123	14	2	6	FS1200R2N16A60N123
16	18	80	140	18	2	8	FS1600R2N18A80N140
