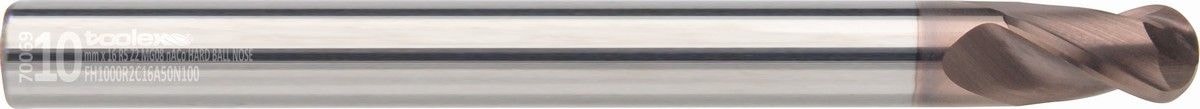

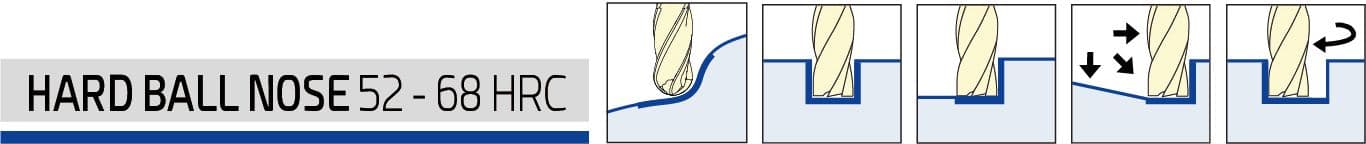

VHM - Radiusfräser - Lang Hart

3D-Modell

Durchmesserbereich: Ø 3–20 mm
Abmessungen: 28 Abmessungen
Schneidenzahl (Z): 2
Beschichtung: nACo Multilayer
Drallwinkel: 30°
Norm: DIN 6528 (Radius)

Bilder

Produktbilder

Zum Vergrößern klicken

Code-Schlüssel

Kenndaten

Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.

Typ
Fräser
Sorte
NG-12
Referenzdurchmesser
Ø 10 mm
Norm
DIN 6528 (Radius)
Schneidenzahl
2 Schneiden
Schaftform
DIN 6535 HA
Schneidenlänge
16 mm
Drallwinkel
30°
Eckenform
Radius (50)
Beschichtung
nACo Multilayer
Gesamtlänge
100 mm

Abmessungen

Maßtabelle

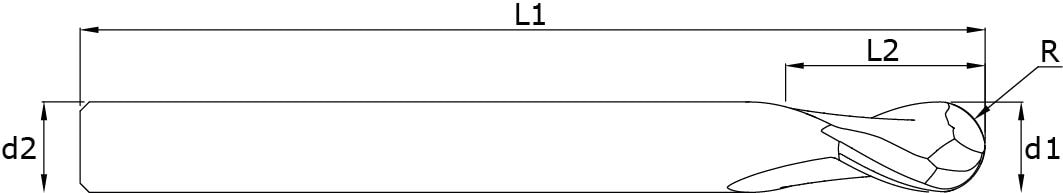

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.

28 Abmessungen

Excel herunterladen

VHM - Radiusfräser - Lang Hart – Abmessungen und Artikelnummern

3	6	40	3	2	1.5	FH0300R2C06A15N040
