Fräser

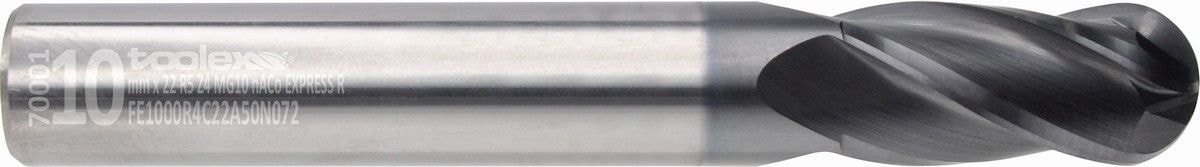

VHM - Radiusfräser
- Durchmesserbereich
- Ø 2–25 mm
- Abmessungen
- 20 Abmessungen
- Schneidenzahl (Z)
- 2 / 3 / 4
- Beschichtung
- nACo Multilayer
- Drallwinkel
- 30°
- Norm
- DIN 6528 (Radius)
Bilder
Produktbilder
Zum Vergrößern klicken
Code-Schlüssel
Kenndaten
Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.
Typ
Fräser
Sorte
MG-10
Referenzdurchmesser
Ø 10 mm
Norm
DIN 6528 (Radius)
Schneidenzahl
4 Schneiden
Schaftform
DIN 6535 HA
Schneidenlänge
22 mm
Drallwinkel
30°
Eckenform
Radius (50)
Beschichtung
nACo Multilayer
Abmessungen
Maßtabelle

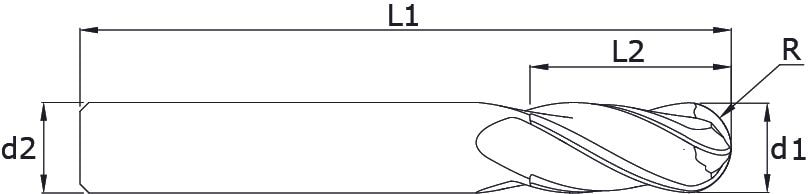

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.
Artikelnummer für das Angebot
20 Abmessungen
Excel herunterladen| Angebot | ||||||||
|---|---|---|---|---|---|---|---|---|
| 2 | 6 | 40 | 3 | 2-3-4 | 1 | FE0200R4C06A10B040 | FE0200R4C06A10N040 | |
| 3 | 8 | 40 | 3 | 2-3-4 | 1.5 | FE0300R4C08A15B040 | FE0300R4C08A15N040 | |
| 4 | 11 | 50 | 4 | 2-3-4 | 2 | FE0400R4C11A20B050 | FE0400R4C11A20N050 | |
| 5 | 13 | 50 | 5 | 2-3-4 | 2.5 | FE0500R4C13A25B050 | FE0500R4C13A25N050 | |
| 6 | 13 | 57 | 6 | 2-3-4 | 3 | FE0600R4C13A30B057 | FE0600R4C13A30N057 | |
| 7 | 16 | 60 | 7 | 2-3-4 | 3.5 | FE0700R4C16A35B060 | FE0700R4C16A35N060 | |
| 8 | 19 | 63 | 8 | 2-3-4 | 4 | FE0800R4C19A40B063 | FE0800R4C19A40N063 | |
| 9 | 19 | 67 | 9 | 2-3-4 | 4.5 | FE0900R4C19A45B067 | FE0900R4C19A45N067 | |
| 10 | 22 | 72 | 10 | 2-3-4 | 5 | FE1000R4C22A50B072 | FE1000R4C22A50N072 | |
| 11 | 26 | 83 | 11 | 2-3-4 | 5.5 | FE1100R4C26A55B083 | FE1100R4C26A55N083 | |
| 12 | 26 | 83 | 12 | 2-3-4 | 6 | FE1200R4C26A60B083 | FE1200R4C26A60N083 | |
| 13 | 26 | 83 | 13 | 2-3-4 | 6.5 | FE1300R4C26A65B083 | FE1300R4C26A65N083 | |
| 14 | 26 | 83 | 14 | 2-3-4 | 7 | FE1400R4C26A70B083 | FE1400R4C26A70N083 | |
| 15 | 32 | 92 | 15 | 2-3-4 | 7.5 | FE1500R4C32A75B092 | FE1500R4C32A75N092 | |
| 16 | 32 | 92 | 16 | 2-3-4 | 8 | FE1600R4C32A80B092 | FE1600R4C32A80N092 | |
| 18 | 32 | 92 | 18 | 2-3-4 | 9 | FE1800R4C32A90B092 | FE1800R4C32A90N092 | |
| 20 | 38 | 104 | 20 | 2-3-4 | 10 | FE2000R4C38A10B104 | FE2000R4C38A10N104 | |
| 22 | 38 | 104 | 22 | 2-3-4 | 11 | FE2200R4C38A11B104 | FE2200R4C38A11N104 | |
| 24 | 40 | 110 | 24 | 2-3-4 | 12 | FE2400R4C40A12B110 | FE2400R4C40A12N110 | |
| 25 | 40 | 110 | 25 | 2-3-4 | 12.5 | FE2500R4C40A13B110 | FE2500R4C40A13N110 |
