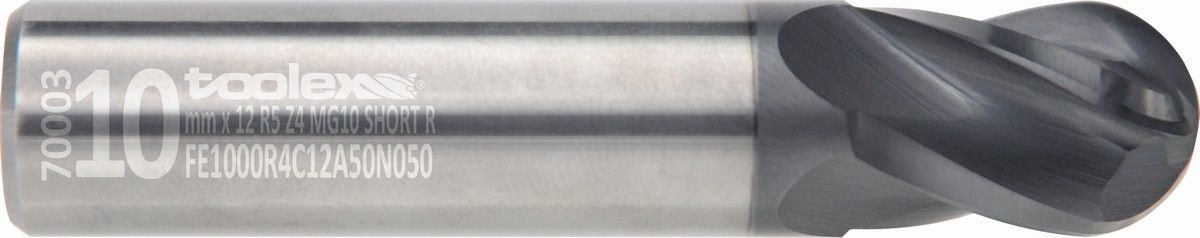

VHM - Radiusfräser - Kurz

3D-Modell

Durchmesserbereich: Ø 3–20 mm
Abmessungen: 11 Abmessungen
Schneidenzahl (Z): 2 / 3 / 4
Beschichtung: nACo Multilayer
Drallwinkel: 30°
Norm: DIN 6528 (Radius)

Bilder

Produktbilder

Zum Vergrößern klicken

Code-Schlüssel

Kenndaten

Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.

Typ
Fräser
Sorte
MG-10
Referenzdurchmesser
Ø 10 mm
Norm
DIN 6528 (Radius)
Schneidenzahl
4 Schneiden
Schaftform
DIN 6535 HA
Schneidenlänge
12 mm
Drallwinkel
30°
Eckenform
Radius (50)
Beschichtung
nACo Multilayer
Gesamtlänge
50 mm

Abmessungen

Maßtabelle

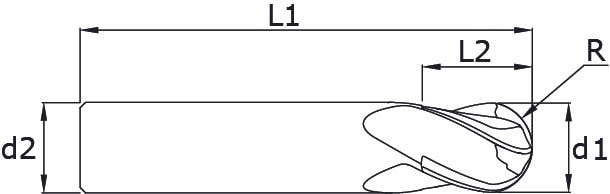

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.

Artikelnummer für das Angebot

11 Abmessungen

Excel herunterladen

VHM - Radiusfräser - Kurz – Abmessungen und Artikelnummern

3	5	40	3	2-3-4	1.5	FE0300R4C05A15B040	FE0300R4C05A15N040
4	7	40	4	2-3-4	2	FE0400R4C07A20B040	FE0400R4C07A20N040
5	8	40	5	2-3-4	2.5	FE0500R4C08A25B040	FE0500R4C08A25N040
6	8	40	6	2-3-4	3	FE0600R4C08A30B040	FE0600R4C08A30N040
8	10	45	8	2-3-4	4	FE0800R4C10A40B045	FE0800R4C10A40N045
10	12	50	10	2-3-4	5	FE1000R4C12A50B050	FE1000R4C12A50N050
12	14	60	12	2-3-4	6	FE1200R4C14A60B060	FE1200R4C14A60N060
14	15	70	14	2-3-4	7	FE1400R4C15A70B070	FE1400R4C15A70N070
16	15	70	16	2-3-4	8	FE1600R4C15A80B070	FE1600R4C15A80N070
18	15	70	18	2-3-4	9	FE1800R4C15A90B070	FE1800R4C15A90N070
20	15	70	20	2-3-4	10	FE2000R4C15A10B070	FE2000R4C15A10N070
