Fräser
VHM - Radiusfräser - Hart Mold
- Durchmesserbereich
- Ø 4–20 mm
- Abmessungen
- 10 Abmessungen
- Schneidenzahl (Z)
- 2
- Beschichtung
- nACo Multilayer
- Drallwinkel
- 30°
- Norm
- DIN 6528 (Radius)
Bilder

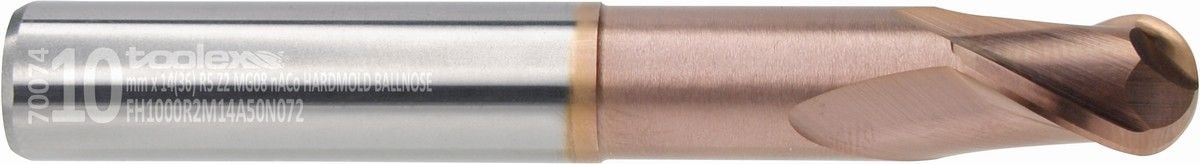

Produktbilder
Zum Vergrößern klicken
Code-Schlüssel
Kenndaten
Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.
Typ
Fräser
Sorte
NG-12
Referenzdurchmesser
Ø 10 mm
Norm
DIN 6528 (Radius)
Schneidenzahl
2 Schneiden
Schaftform
Toolex (mit Hals)
Schneidenlänge
14 mm
Drallwinkel
30°
Eckenform
Radius (50)
Beschichtung
nACo Multilayer
Gesamtlänge
72 mm
Abmessungen
Maßtabelle

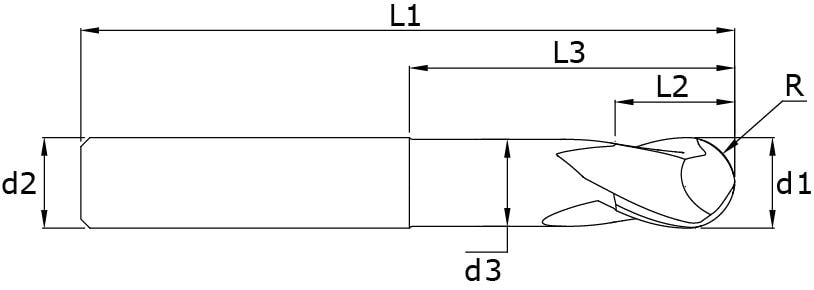

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.
10 Abmessungen
Excel herunterladen| Angebot | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 6 | 3.8 | 25 | 50 | 4 | 2 | 2 | 1.986 | FH0400R2M06A20N050 | |
| 5 | 7 | 4.8 | 25 | 50 | 5 | 2 | 2.5 | 2.486 | FH0500R2M07A25N050 | |
| 6 | 8 | 5.7 | 28 | 57 | 6 | 2 | 3 | 2.986 | FH0600R2M08A30N057 | |
| 8 | 10 | 7.6 | 32 | 63 | 8 | 2 | 4 | 3.982 | FH0800R2M10A40N063 | |
| 10 | 14 | 9.5 | 36 | 72 | 10 | 2 | 5 | 4.982 | FH1000R2M14A50N072 | |
| 12 | 16 | 11.5 | 42 | 83 | 12 | 2 | 6 | 5.977 | FH1200R2M16A60N083 | |
| 14 | 18 | 13.5 | 42 | 83 | 14 | 2 | 7 | 6.977 | FH1400R2M18A70N083 | |
| 16 | 20 | 15.5 | 46 | 92 | 16 | 2 | 8 | 7.977 | FH1600R2M20A80N092 | |
| 18 | 22 | 17.5 | 46 | 92 | 18 | 2 | 9 | 8.977 | FH1800R2M22A90N092 | |
| 20 | 24 | 19.5 | 52 | 104 | 20 | 2 | 10 | 9.972 | FH2000R2M24A10N104 |
