VHM - Radiusfräser - Hart Mold Lang

3D-Modell

Durchmesserbereich: Ø 4–20 mm
Abmessungen: 19 Abmessungen
Schneidenzahl (Z): 2
Beschichtung: nACo Multilayer
Drallwinkel: 30°
Norm: DIN 6528 (Radius)

Bilder

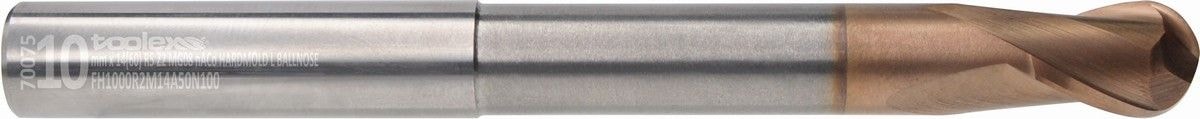

Produktbilder

Zum Vergrößern klicken

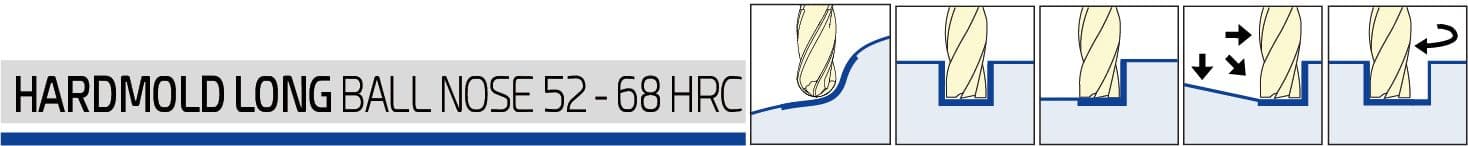

Code-Schlüssel

Kenndaten

Die Symbole beschreiben die Referenzabmessung der Produktfamilie in der Reihenfolge der Toolex-Artikelnummer.

Typ
Fräser
Sorte
NG-12
Referenzdurchmesser
Ø 10 mm
Norm
DIN 6528 (Radius)
Schneidenzahl
2 Schneiden
Schaftform
Toolex (mit Hals)
Schneidenlänge
14 mm
Drallwinkel
30°
Eckenform
Radius (50)
Beschichtung
nACo Multilayer
Gesamtlänge
100 mm

Abmessungen

Maßtabelle

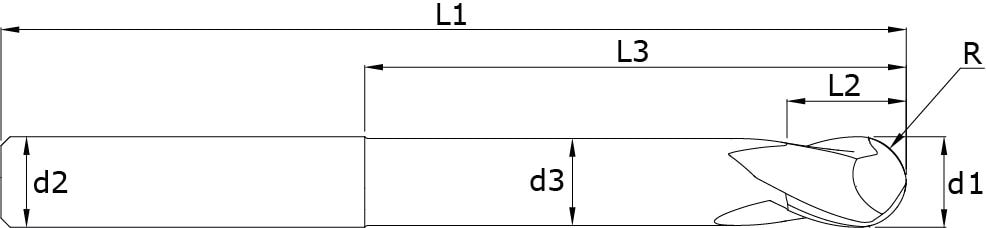

Alle Maße in mm; die Spaltenköpfe entsprechen den Symbolen der technischen Zeichnung. Jede Zeile lässt sich mit ihrer Artikelnummer in den Angebotskorb legen.

19 Abmessungen

Excel herunterladen

VHM - Radiusfräser - Hart Mold Lang – Abmessungen und Artikelnummern

4	6	3.8	32	65	4	2	2	1.986	FH0400R2M06A20N065
5	7	4.8	40	80	5	2	2.5	2.486	FH0500R2M07A25N080
6	8	5.7	40	80	6	2	3	2.986	FH0600R2M08A30N080
8	10	7.6	44	88	8	2	4	3.982	FH0800R2M10A40N088
4	6	3.8	60	100	4	2	2	1.986	FH0400R2M06A20N100
5	7	4.8	60	100	5	2	2.5	2.486	FH0500R2M07A25N100
6	8	5.7	60	100	6	2	3	2.986	FH0600R2M08A30N100
8	10	7.6	60	100	8	2	4	3.982	FH0800R2M10A40N100
10	14	9.5	60	100	10	2	5	4.982	FH1000R2M14A50N100
12	16	11.5	60	100	12	2	6	5.977	FH1200R2M16A60N100
14	18	13.5	60	100	14	2	7	6.977	FH1400R2M18A70N100
16	20	15.5	60	100	16	2	8	7.977	FH1600R2M20A80N100
18	22	17.5	60	100	18	2	9	8.977	FH1800R2M22A90N100
10	14	9.5	120	165	10	2	5	4.982	FH1000R2M14A50N165
12	16	11.5	120	165	12	2	6	5.977	FH1200R2M16A60N165
14	18	13.5	120	165	14	2	7	6.977	FH1400R2M18A70N165
16	20	15.5	120	165	16	2	8	7.977	FH1600R2M20A80N165
18	22	17.5	120	165	18	2	9	8.977	FH1800R2M22A90N165
20	24	19.5	120	165	20	2	10	9.972	FH2000R2M24A10N165
